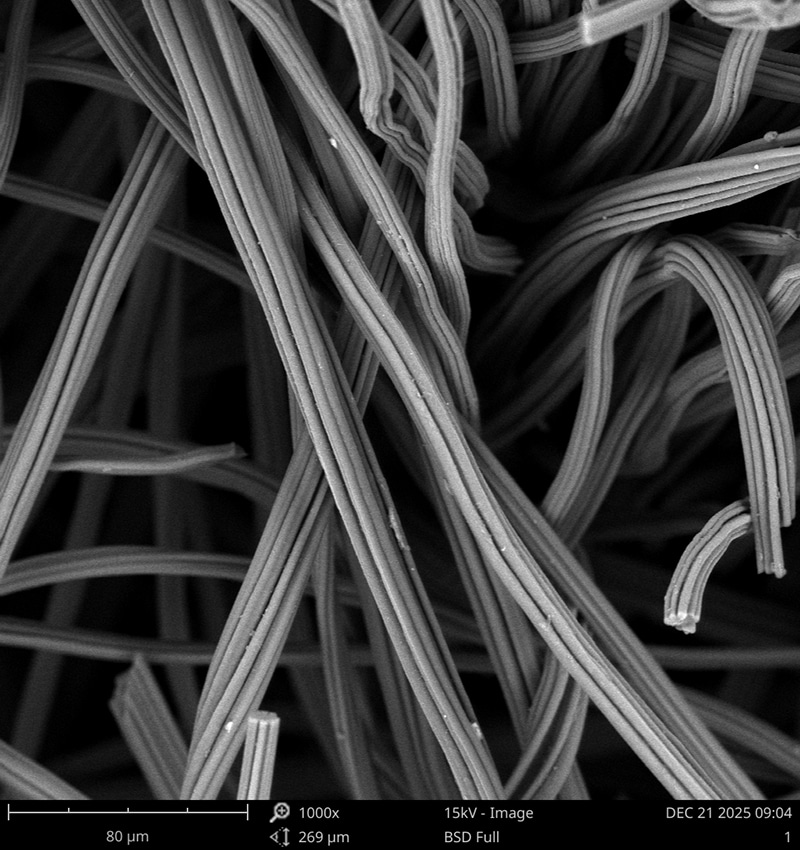

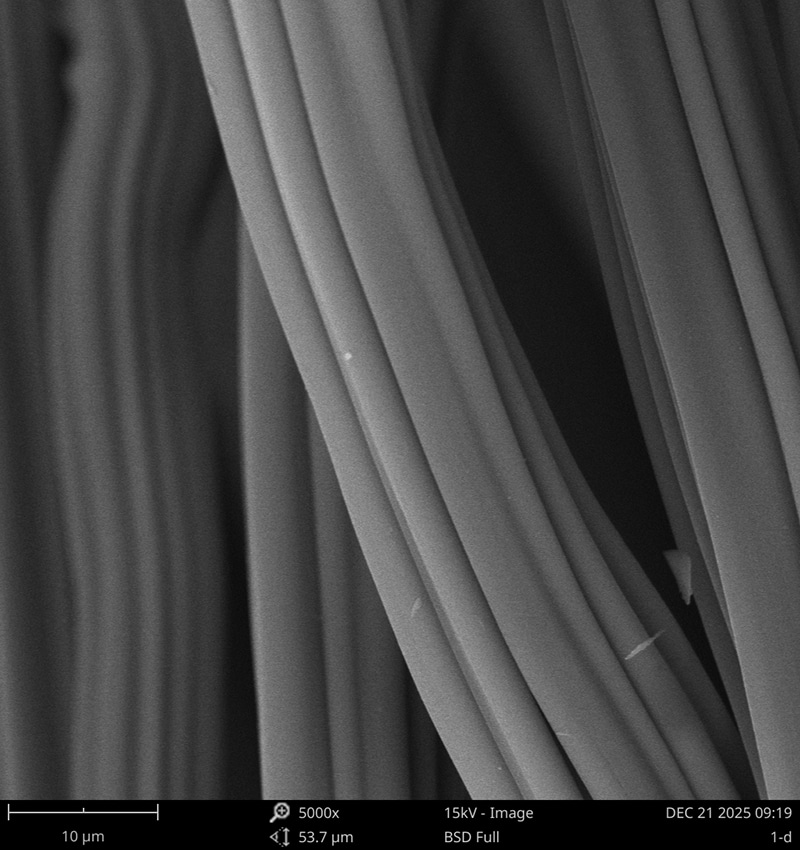

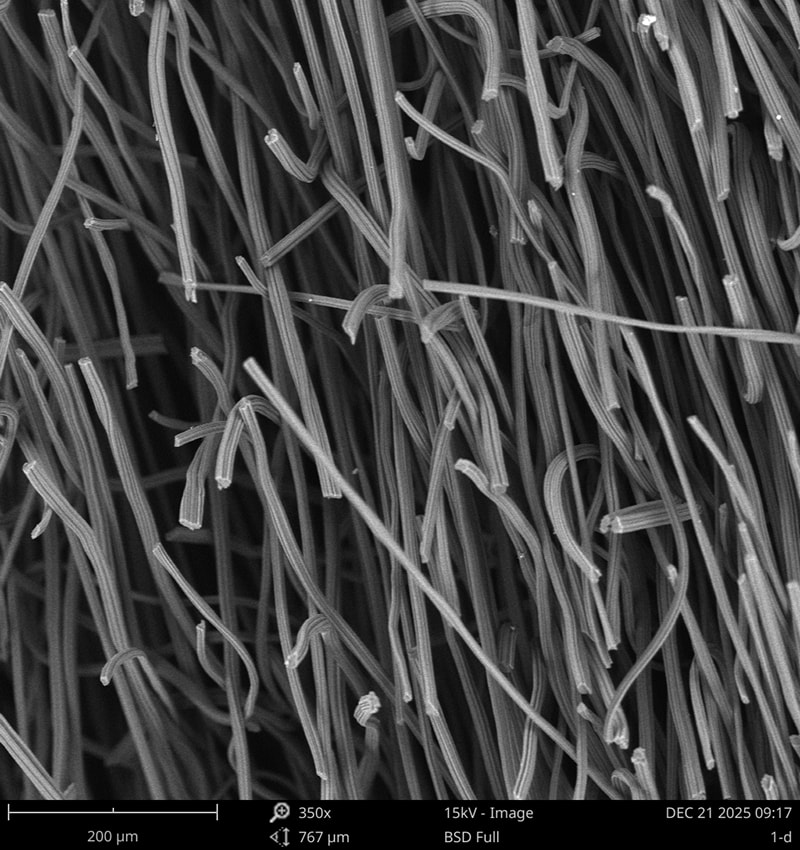

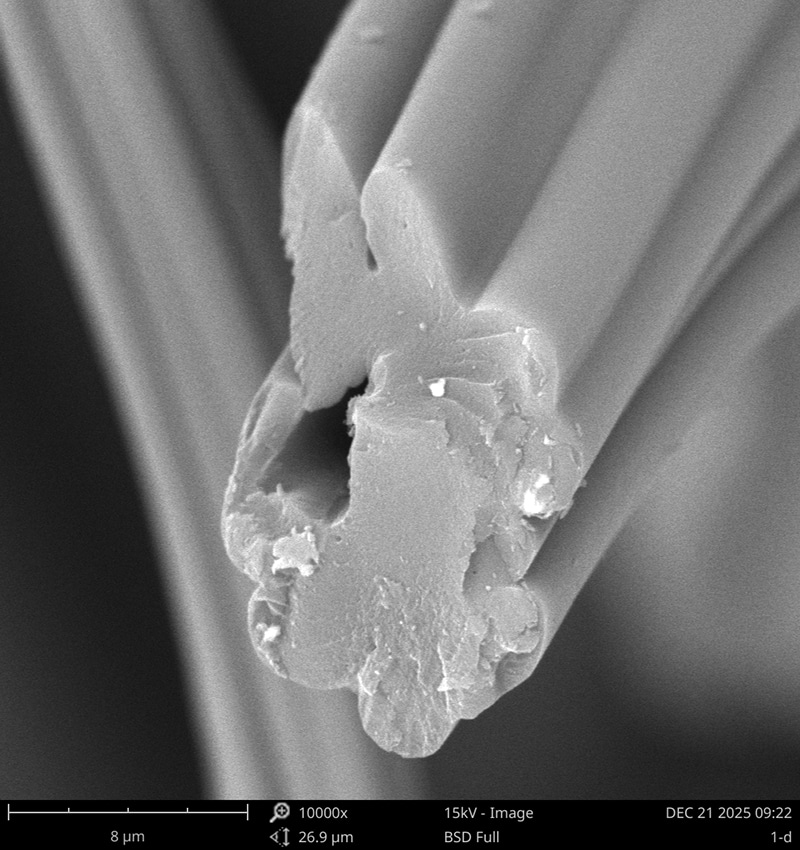

Trường nhiệt của lò kéo tinh thể bán dẫn là một trong những yếu tố quan trọng ảnh hưởng đến chất lượng kéo tinh thể. Công ty chúng tôi bắt đầu từ cấu trúc sợi, chuẩn bị sợi carbon có cấu trúc rỗng và chọn sợi carbon có đường kính cụ thể dựa trên các thử nghiệm dữ liệu lặp đi lặp lại. Đồng thời, chúng tôi cũng nạp vật liệu xúc tác than chì hóa. Trong cùng một nhiệt độ đồ họa hóa, mức độ đồ họa hóa cao hơn. Hơn nữa, chúng tôi chọn quy trình lăn kim phẳng đồng đều hơn, độ đồng đều và nhất quán của mật độ và độ dày nỉ cao hơn. Do đó, nỉ than chì được tạo ra theo quy trình kỹ thuật này có hiệu suất cách nhiệt và bảo quản nhiệt tuyệt vời cũng như khả năng chống oxy hóa tuyệt vời. Tính nhất quán của lô cao. Theo so sánh dữ liệu, hiệu suất cách nhiệt hiện nay đã đạt đến mức hàng đầu quốc tế.
| Tên | Đơn vị | Chất liệu nỉ mềm than chì | Bình luận | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| độ dày | mm | 5/10 | 5/10 | Thông số kỹ thuật khác | |
| Mật độ | g/cm³ | 0,08-0,11 | 0,07-0,09 | ||
| Chiều rộng | m | 1,3-1,6 | 1,3-1,6 | ||
| Sức mạnh phá vỡ | Mpa | ≥0,3 | ≥0,2 | ||
| Hàm lượng cacbon | % | ≥99,80 | ≥99,80 | ||

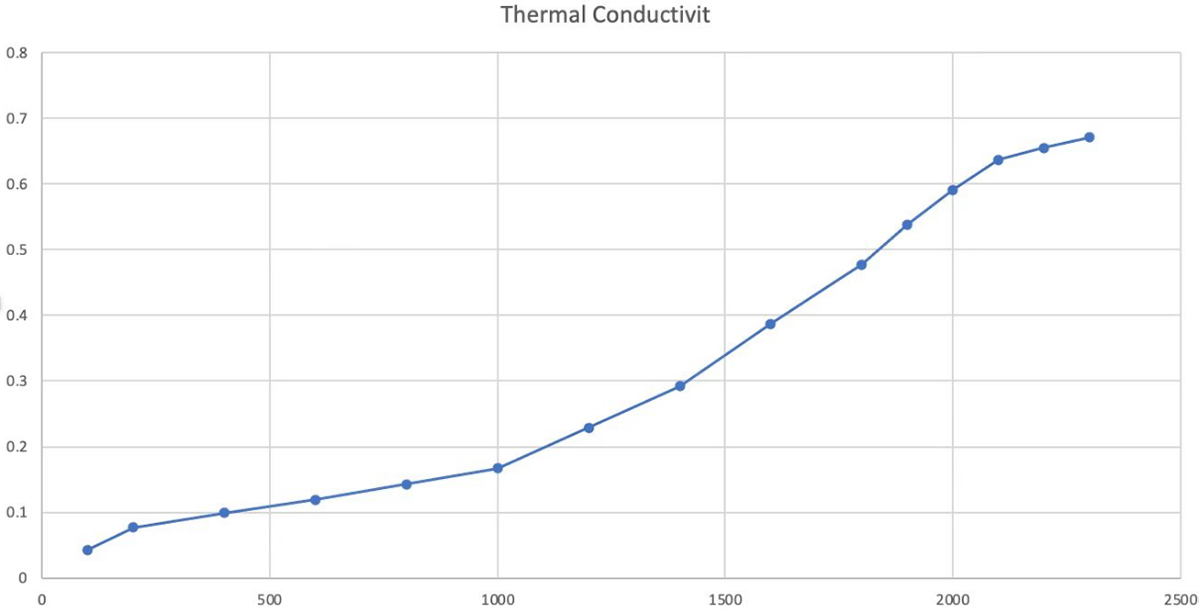

| Độ dẫn nhiệt | W/m·k | 1000oC | .10,17 | .230,23 | |
| 1500oC | .30,35 | .30,38 | |||
| Nhiệt độ xử lý nhiệt | ℃ | ≥1800 | ≥1800 | ||
| Tỷ lệ rụng sợi | % | .30,3 | .30,3 | ||
| Cụ thể | m2/g | 3-7 | 3-7 | ||
| Hàm lượng tro | trang/phút | 300 | 300 | ||
| sản phẩm | Độ dẫn nhiệt （1000oC) （W/m·k） | Mật độ （g/cm³) | Độ mài mòn của không khí （600oC,1h） (%) |
| Naco VLG-10 vải mềm | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 vải mềm | 0.23 | 0.08 | 9.95 |
| Đức SGL nỉ mềm | 0.25 | 0.1 | 10.12 |
| Pháp Melson vải mềm mềm | 0.25 | 0.08 | 6.32 |
| Vải nỉ Morgan mềm của Mỹ | 0.23 | 0.1 | 10.22 |
Dữ liệu thực tế được đo bởi phía khách hàng
 |  |
 |  |
